导通检测
 |
 |
 |
 |

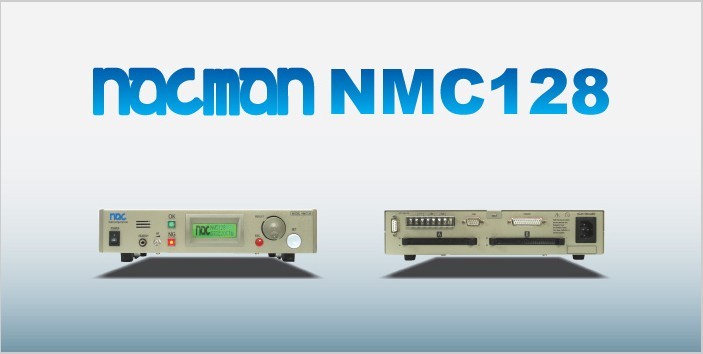

| 产品名称 | NMC128 | |
| 最大检查点 | 128 | |
| 最大回路数 | 64 | |
| 最大存储产品编号 | 200 | |
| 检测内容 | 配线测试 | ○ |
| 瞬断检测 |
○ |
|
| 搜索 | ○ | |
| 检测端子用端口 | MIL扁平型64PIN端子（MIL-C-83503） | |
| 检查端子用端口数 | 2 | |
|
用户 界面 |
表示方式 | 32dot×122dot STN-LCD背光源（LED） |
| 操作方法 | 1周24个旋转钮，SET,ESC-SW键旋转方式 | |
| 语言 | 简体中文，提示音 | |
|
外接打印机 端口 |
标准设备 | DSUB-25S端口（并口） |
| 连接打印机 | 具备16Kbyte字节缓冲区的打印机 | |
| 通信用端口 | 选项 | 标准配置：DSUB-9P（适合RS-232C） |
| 输出信号 | OK |
a接点无电压 接点容量仅限1A；DC30V以下的电力负荷 |
| NG |
a接点无电压 接点容量仅限1A；DC30V以下的电力负荷 |
|
| 信号周期 | 300毫秒±64msec | |
| 输入信号 | EXT START | a接点输入需要64MS以上 |
| 数据保存期 | 5年，20℃，湿度40%的环境 | |
| 功率 | AC90V〜AC240V 50/60HZ 16VA以下 | |
| 外形尺寸 | 300mm×60mm×200mm（不包括突出部分） | |
| 体重 | 约2.0Kg | |
| 环境条件 | 温度：5℃～40℃ 湿度：5%～70% | |
| 产品名称 | NMC128 | |
|
配线检测 瞬断检测 取样/搜索 |
检测电压 |
DC5.0Vmax |
|
检测电流 |
0.1mAmax | |
| 配线断定电阻值 | 导通:40KΩ以下 非导通：50KΩ以上 | |
| 瞬断检测 | 检测时间 |
（扫描方式）256msec以上的瞬断 |
| 检查时间 | 2秒～999秒（到SET-SW押下为止） | |
